I. 서 론
물질이 빛 에너지를 흡수하면 국부적으로 온도가 높아지고 열팽창에 의해 압력파가 만들어지는 현상인 광음향 효과는 Bell[1]에 의해 1880년에 최초로 보고되었다. 그러나 광음향 효과에 의한 초음파 발생의 메커니즘이나 발생된 초음파의 전파 특성에 대한 연구, 그리고 그 초음파를 비파괴 평가 등에 이용하기 위한 연구는 1980년대 이후 고출력 펄스 레이저가 도입되면서 활발히 이루어졌다.[2-4] 그러한 연구에 있어서는 일반적으로 집속시킨 레이저 빔을 시료에 조사하여 초음파를 발생시키고 있다. 광음향 효과에 의한 에너지변환 효율은 시료에 따라 다르나, 효율이 좋은 크롬(Cr)에서 조차도 약 1/105으로 매우 낮다.[5] 한편, Bowen[6]에 의해 인체조직으로부터 광음향 신호를 얻는 방법이 제시된 이후 미세혈관을 영상화하기 위한 연구가 2000년대에 들어와 활발히 이루어졌다.[7-9] 그 결과로서 최근에는 다양한 형태의 광음향 영상장치가 개발되어져 시판되고 있는데, 신호 획득 및 처리 방법에 따라 PAM(Photoacoustic Microscope)와 PAT(Photoacoustic Tomo-graphy) 장치로 분류된다. 그 중에서 보다 깊고 넓은 영역의 영상 획득이 가능한 PAT 장치에서는 중심주파수가 수 MHz인 초음파 트랜스듀서가 자주 이용되어져 왔다.[10,11]
PAT 장치를 이용한 영상화를 위해서는 크기가 작은 하나의 초음파 트랜스듀서를 표적 주위로 회전 시키거나 다수의 트랜스듀서를 배열하여 광음향 신호를 수신하는데, 그 트랜스듀서의 압전재료로서 종래 PVDF(Polyvinylidene Fluoride) 또는 P(VDF-TrFE) [Poly(Vinylidene Fluoride-Trifluoroethylene)] 고분자 압전막이 광범위하게 사용되어져 왔다.[12,13] 초음파 트랜스듀서 제작용으로 시판되는 고분자 압전막은 대부분 수 ~ 약 백 μm의 두께를 가지며, 그것으로 만든 수신용 트랜스듀서, 즉, 수중청음기는 1 MHz 이하에서 부터 수십 MHz 이상의 넓은 주파수 영역에서 특성이 평탄하고 비교적 높은 수신감도를 갖는다. 그러나 혈관뿐 만 아니라 초기 유방암과 같은 다양한 종류의 표적에서 발생하는 미세한 광음향 신호를 수신하여 고화질의 영상으로 나타내는 데는 그 감도가 충분하고 할 수 없다. 따라서 몇 층의 압전막을 중첩시켜 감도를 향상시키거나, 웨이블릿 변환(wavelet transform)과 같은 신호처리에 의해 잡음을 제거시키는 방법 등이 도입되고 있다.[9,14]
본 연구에서는 저주파 광음향 영상장치에 있어서 음향신호 수신 센서로서의 이용 가능성을 타진하는 것을 목적으로 압전단결정 PMN-PZT를 사용하여 수 MHz 대역에서 수신감도가 높고, 주파수 특성이 비교적 평탄한 바늘형 수중청음기를 설계, 제작하였다. 제작된 수중청음기의 특성을 수신감도가 알려져 있는 상용 PVDF 수중청음기와 비교하여 파악한 후, 광섬유를 사용하는 저주파의 기계주사형 광음향 영상장치에 적용하여 머리카락에 대한 광음향 신호와 영상을 획득하고 그 특성을 평가하였다.
II. 설계 및 제작

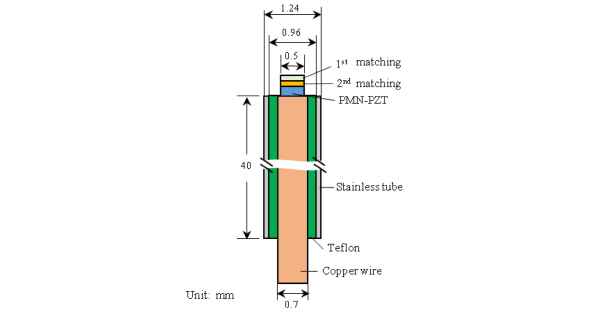

초음파 트랜스듀서의 출력 음압이나 음장 측정에 사용되는 바늘형 수중청음기는 일반적으로 직경이 약 1.0 mm 이하인 원형이며, 주로 폴리머인 고분자 압전막으로 만들어진다. 고분자 압전막은 음향임피던스가 작아 수중에서 사용할 때 별도의 정합층이 필요하지 않고, 유연하기 때문에 재단하기 쉽다. 그러나 압전단결정은 음향임피던스가 압전세라믹인 PZT와 유사하게 30 MRayl 이상이 되기 때문에 수중에서 사용할 때 수신효율 및 대역폭을 향상시키기 위한 음향정합층이 필요하고, 방향성이 강하며 부셔지기 쉽기 때문에 작은 크기의 원형으로 가공하기 곤란하다. 따라서 본 연구에서는 고상 성장시킨 PMN- PZT(Ceracomp Co, Ltd.)의 (0, 0, 1)면에 두 층의 음향정합층을 설치한 후 0.5 × 0.5 mm인 정사각형으로 다이싱하여 사용하였다. 그리고 그 뒷면에는 전극을 겸한 후면체로서 구리(Cu)선을 사용하였다. 즉, Fig. 1과 같은 구조를 갖도록 설계하고, 그 구조에 대해 첫 번째(내부)와 두 번째(외부) 정합층의 음향 특성임피던스를 DeSilets et al.[15]의 방법에 따라 다음과 같이 각각 구하였다.
| |

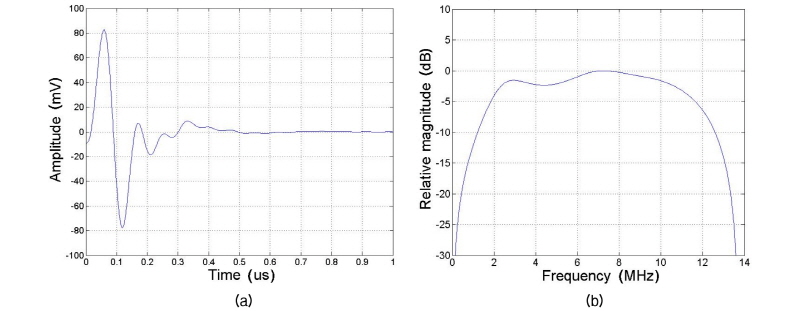

Fig. 2. Simulated impulse response of the designed PMN-PZT needle hydrophone with 50 Ω terminal impedance: (a) waveform, (b) amplitude spectrum. |
, (1)
, (2)
여기서
와
는 각각 압전체와 물의 음향특성임피던스이다. 다음으로 그와 유사한 임피던스 및 두께를 갖는 시료를 (주)코미코(www.komico.com)에 의뢰하여 주문 제작하였는데, 첫 번째 정합층은 철 분말을 혼합한 에폭시, 두 번째 정합층은 에폭시 자체를 압축시켜 필름형태로 만든 것이다. 음속 및 감쇠계수를 측정한 후, 그 값을 KLM 등가회로[16]를 이용한 시뮬레이션을 수행하여 1 ~ 10 MHz 대역에서 수신감도 및 대역폭이 우수한 특성을 나타내는 각 층의 두께를 산출하였다. 본 연구에서 사용한 PMN-PZT의 전기기계결합계수
와 유전상수를 포함한 수중청음기 각 층의 물성값은 Table 1에 나타내었다. 시뮬레이션에 있어서 압전체의 두께는
에 따르는 압전체의 반공진주파수가 약 7 MHz가 되는 0.3 mm를 참고로 두께를 변화시켜가면서 반복 시뮬레이션을 수행하여 보다 평탄한 특성을 갖는 값을 택하였다.
시뮬레이션은 전기음향변환 관계를 고려하여 주어진 구조에 수신기의 입력 임피던스를 포함시킨 전체 전기임피던스를 계산한 후, 특정 크기의 임펄스 음압을 음향단에 가했을 때 그 수신기 입력 임피던스 양단에 나타나는 전압을 산출하는 것이다. 이때, 수신기의 입력 임피던스는 수중청음기의 종단 임피던스에 해당된다. Fig. 2(a)와 (b)는 1 MPa의 임펄스 음압을 수중청음기에 가했을 때 50 Ω의 종단 임피던스에 걸리는 전압 파형과 규격화 진폭스펙트럼의 시뮬레이션 결과를 각각 나타낸다. Fig. 2(a)에서 알 수 있는 바와 같이 설계된 수중청음기 출력 전압의 최댓값은 83.5 mV로서, 그 수신감도는 -261.6 dB re 1V/
Pa이다.

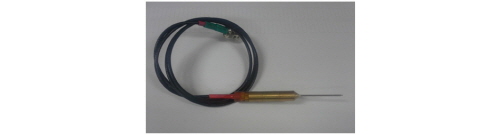

제작에 있어서는 먼저 양면이 전극인 평판 PMN-PZT 압전체에 두 층의 음향정합층을 에폭시(EPO-TEK 301, Epoxy Technology, Inc.)를 사용하여 접착한 후 다이싱하였다. 그리고 그것을 에나멜 피복이 되어 있는 직경 0.7 mm인 구리선의 한쪽 끝에 도전성접착제로 접착하여 신호선(+)으로 사용하였다. 다음으로, 내경 0.96 mm, 외경 1.24 mm, 길이 40 mm 인 바늘형의 스테인리스 봉 속에 압전체와 정합층만 노출되도록 주입하고, 스퍼터링에 의해 금(Au)을 바늘 끝 부분에 도포하여 스테인리스 봉과 압전체의 다른 전극이 도전되도록 하고, 그것을 접지선(-)으로 사용하였다. 그렇게 제작된 바늘을 소형 커넥터가 달려 있는 황동 홀더와 케이블에 연결하였다. 제작한 수중청음기의 실물 사진은 Fig. 3에 나타낸다.
III. 특성 평가 및 광음향 영상 장치에의 적용
3.1 초음파 수신특성
제작한 수중청음기의 초음파 수신 특성은 주파수별 수신감도가 알려져 있는 상용의 바늘형 수중청음기(
mm, Precision Acoustics, Ltd.)와 비교하여 평가하였다. 즉, 수조 내에서 중심주파수 5 MHz의 비파괴검사용 트랜스듀서(A332S, Panametrics-NDT)를 임펄스로 간주되는 스파이크 펄스 및 순음 펄스(tone burst)로 구동시키고, 방사되는 초음파를 제작한 수중청음기와 상용 수중청음기로 각각 측정하여 비교하였다. 여기서 사용한 상용의 수중청음기는 수신감도가 1 MHz에서 20 MHz까지 1 MHz 간격으로 알려져 있고, 8 dB의 전치증폭기가 장착되어 있는 것이다. 스파이크 펄스의 최댓값은 -100 V, 순음 펄스의 경우 진폭을 10 Vpp로 일정하게 고정시키고 반송주파수를 바꾸어가면서 구동시켰을 때 두 수중청음기의 출력 전압의 크기를 비교하였다. Fig. 4(a)는 스파이크 펄스로 구동했을 때의 수신파형을 나타내며, Fig. 4(b)는 반송주파수 5 MHz로 구동했을 때의 수신파형을 나타낸다. Fig. 4(a)의 결과로 부터 제작한 수중청음기가 본 연구에서 사용한 상용의 것에 비해 최대 전압 진폭이 약 1.8배 크게 나타나는 것을 알 수 있는데, 이것은 전치증폭기의 증폭률을 고려하면 약 13.1 dB 큰 값이다. Fig. 4(b)는 5 MHz 순음 펄스에 대한 파형을 나타내는데, 제작한 수중청음기의 전압 진폭이 약 1.7 배로서 12.6 dB 크게 나타났다.
|

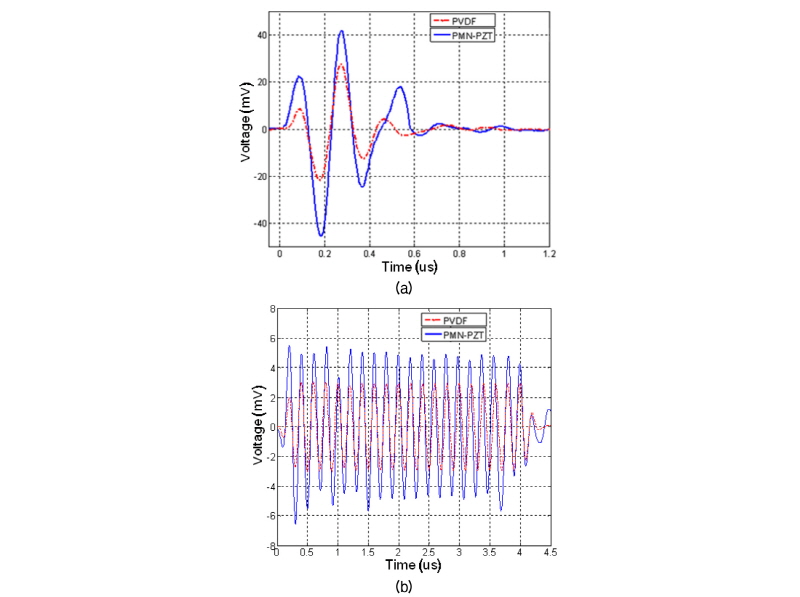

Fig. 4. Comparisons of measured waveforms between the fabricated PMN-PZT and a commercial PVDF needle hydrophone for (a) a spike pulse, and (b) a tone burst waves radiation. |

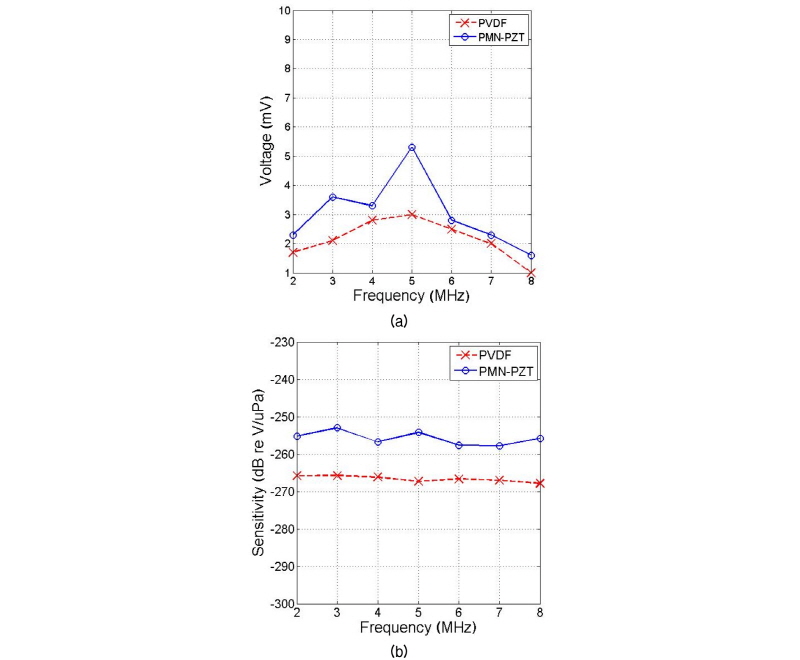

Fig. 5(a)는 순음 펄스의 주파수를 1 MHz 간격으로 변경시키면서 측정한 전압진폭의 크기를 비교한 것이다. 사용한 트랜스듀서의 공진특성과 수중청음기의 감도 때문에 측정이 가능한 주파수 범위가 제한되었는데, 2 ~ 8 MHz의 영역에서 그림에서와 같이 제작한 수중청음기의 출력 전압이 상용에 비해 평균 1.4배 크게 나타났다. Fig. 5(b)는 두 수중청음기의 주파수별 수신감도를 비교하여 나타낸 것이다. 각각은 50 Ω 종단 임피던스에 대한 것인데, 제작한 수중청음기에 대한 값은 Fig. 5(a)에서의 전압의 차이와 전치증폭기의 증폭률로 부터 산출된 것이다. 제작한 수중청음기는 주파수 특성이 상용에 비해 다소 평탄하지 못하나 수신감도는 평균 10.9 dB 높아서 -255.8
2.8 dB re 1V/
Pa인 것으로 나타났다.
3.2 광음향 영상 장치에의 적용

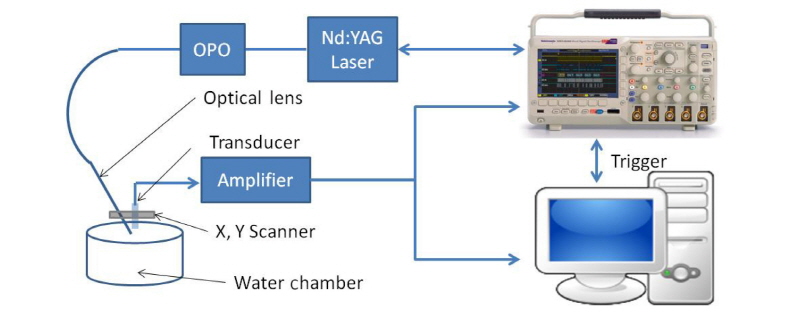

광음향 영상을 얻기 위해서는 표적에서 발생하는 초음파를 다수의 지점에서 수신해야하는데, 이를 위해서는 하나의 수중청음기를 기계적으로 주사하거나 다수의 요소를 갖는 배열형 수중청음기를 이용해야 한다. 본 연구에서는 Fig. 6에서 나타낸 바와 같이 스탭 모터에 의해 움직이는 스캐너에 광섬유와 바늘형 수중청음기를 장착하고, x, y평면 상에서 이동시키면서 광음향 신호를 발생시키고, 동시에 수신하였다.
사용한 장치의 구성은 Fig. 6에 나타낸 바와 같다. 광원으로서는 OPO(Surelite OPO plus, Continuum Co.)가 연결되어 있는 파장 532 nm의 Nd:YAG 레이저(Surelite III, Continuum Co.)를 사용하였는데, 펄스폭이 약 5 ns이며 반복주파수는 10 Hz이다. OPO의 출력은 직경
mm, 길이
m 인 광섬유를 거쳐 수중에 설치된 시료에 조사되도록 하였다. 시료로서는 굵기가 약 0.1 mm인 사람의 머리카락을 사용하였다.

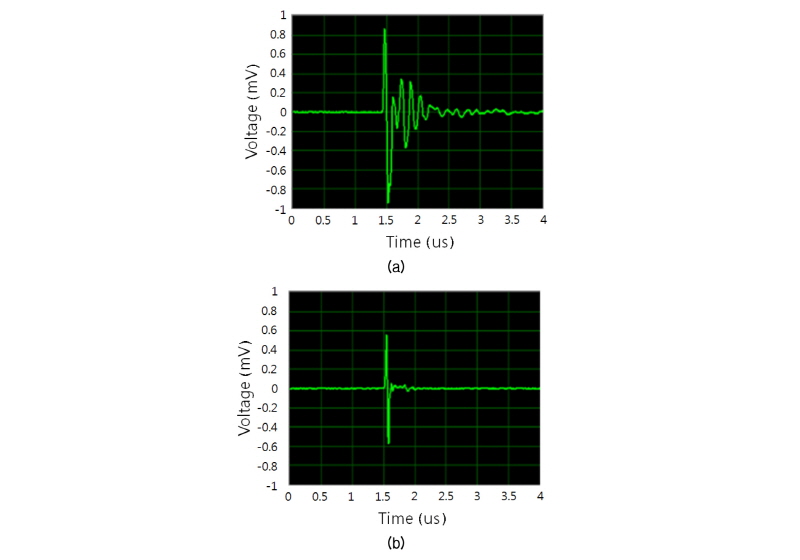

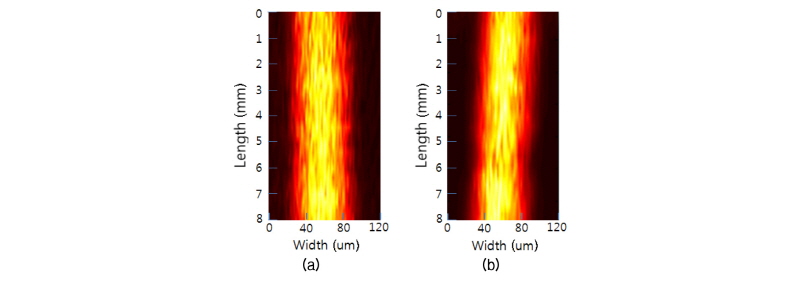

Fig. 7은 머리카락 시료에 대해 제작한 수중청음기와 상용의 수중청음기로 획득한 광음향 신호의 한 예를 나타낸다. Fig. 7(a)의 앞부분 한 사이클이 Fig. 7(b)에 대응한다. 그러나 상용의 PVDF 수중청음기의 대역폭이 제작한 것에 비해 대단히 넓어 수십 MHz 범위에 까지 평탄한 특성을 가지기 때문에 펄스가 짧게 나타난다. Fig. 7(a)에서 한 사이클 이후의 링잉(ringing)은 정합층 경계에서의 다중반사에 의한 것으로 추정된다. 대응하는 신호의 최댓값을 비교하면 비파괴검사용 트랜스듀서를 사용한 측정에서와 유사하게 약 1.7 배 크게 나타남을 알 수 있다. Fig. 8은 시료에 대한 광음향 영상인데, 2차원 평면에서 기계적으로 스캐닝하면서 수신한 Fig. 7의 신호들을 휘도 변환하여 얻은 것이다. Fig. 8(a)로부터 제작한 수중청음기에 의한 영상은 거의 머리카락 전체에서 광음향 신호가 획득되어 굵기가 약 80 μm로 나타나나, 상용에서 얻은 Fig. 8(b)는 약 74 μm로 나타났다. 광학현미경(x1200)으로 측정한 굵기는 약 70 μm로이었다. Fig. 8(a)의 영상이 전체적으로 선명하며, 광음향 신호의 크기가 작은 가장자리에서 그 효과가 더욱 분명하게 나타난다.
IV. 결 론
압전단결정 PMN-PZT를 사용한 0.5 × 0.5 mm의 바늘형 수중청음기를 설계 제작하고, 그 특성을 상용 PVDF 수중청음기와 비교하여 평가한 후, 기계주사형 광음향 영상장치에 적용하여 머리카락에 대한 영상을 획득하였다. 설계한 수중청음기의 임펄스응답을 KLM 모델에 의해 시뮬레이션한 결과, 50 Ω의 종단 임피던스에 걸리는 최대 전압을 기준으로 한 수신감도는 -261.6 dB re 1V/
Pa이며, 2 ~ 12 MHz 대역에서 5 dB 이내의 비교적 평탄한 특성을 가지는 것으로 예측되었다. 그리고 비파괴 검사용 트랜스듀서에 방사되는 순음 펄스에 대한 수신전압의 측정결과, 제작한 수중청음기는 2 ~ 8 MHz에서 비교한 상용의 수중청음기에 비해 주파수 특성은 그다지 평탄하지 않으나 수신감도는 평균 10.9 dB 높아서 -255.8
2.8 dB re 1V/
Pa인 것을 확인하였다. 나아가, 머리카락에서 얻어진 광음향 신호 또한 상용에 비해 크며 영상도 우수함을 알았다. 제작된 수중청음기는 금후 PAT 장치 등 저주파 광음향 영상장치에서의 초음파 트랜스듀서로서 이용할 수 있을 것으로 기대된다.
